Definition och princip
- En magnetstång, ibland kallad en magnetstång, är en kraftfull cylindrisk magnet. Det är tillverkat av starka permanentmagnetmaterial som Neodymium (NDFEB) eller Samarium Cobalt (SMCO). Det används för att filtrera fina magnetiska partiklar och föroreningar av vätskor, pulver och andra material i industriella tillämpningar. Stången genererar ett högt magnetfält på ytan för att locka järnföroreningar när produkten rinner runt den.
Struktur och design
- Permanenta magnetkärnor: Sintade neodymmagneter av klass N42 eller starkare används vanligtvis, vilket erbjuder god magnetisk prestanda. Gjutna SMCO -magneter är ett alternativ för applikationer som kräver bättre temperaturbeständighet. Magnetiseringen kan vara axiell, justera de magnetiska polerna längs stångens längd för maximal hållstyrka eller radial för specialiserade fångstbehov.
- Skyddsskal: Icke - magnetiska rostfritt - stålrör, såsom klass 304 och 316, används för att innehålla det spröda magnetiska materialet och koncentrera magnetfältet utåt.
- Slutstängningar: Slutkåpor används för att täta skalet och förhindra inre oxidation och korrosion. Svetsade, gängade och flänsade alternativ finns tillgängliga, och specialmaterial eller plätering kan användas för att motstå kemisk attack i hårda miljöer.
- Centrala monteringsplattor: Interna stålplattor fodrade med magnetblock används i stavar med stora diameter eller när bredare avstånd mellan magneter behövs för att uppnå större fältstyrka. Monteringsplattorna kan ha partiella snitt för att "forma" fälten för specialiserade applikationer.
- Ytbehandlingar: Elektrolös nickelplätering och andra behandlingar ger hårdhet och smörjning för att förhindra produktuppbyggnad på stavarna över tid. PTFE -beläggning kan också appliceras för icke -stickprestanda.
Ansökningar
- Mat/dryckesbearbetning: Ta bort metallfragment från vätskor eller pulver för att förhindra maskinskador eller matföroreningar.
- Plasttillverkning: Eliminera järnpartiklar från hartser och pelletsströmmar för att undvika defekter i extruderade eller gjutna delar.
- Läkemedel: Skydda utrustning och förbättra produktrenheten genom att extrahera järnföroreningar.
- Kolhantering: Återställande fragment av transportör - Bältesstål rippade av tunga laster.
- Mineralbearbetning: Insamling av "trampjärn" skräp från krossade malmer för att förhindra fel/komprimeringsutrustning.
- Återvinning: Separera stålburkar och behållare från icke -järnmaterial för effektiv materialavskiljning.
- Vattenfiltrering: Ta bort järnkorrosionsprodukter och behandlingskemikalier från försörjningslinjer.
Urval överväganden
- Storlek: Diametrar sträcker sig vanligtvis från 0. 5 - 4 tum för att passa rörledning eller rännande dimensioner, och längder är vanligtvis från 4 - 60 tum. Längre stavar är lämpliga för större tvärsnitt för att täcka hela flödesområdet.
- Magnetisk styrka: Ytfältstyrkan är relaterad till graden på den använda magneten och bör skalas till separationsmålen. Det kan sträcka sig från minst ~ 4500 Gauss till upp till 15, 000 + Gauss.
- Materialval: Rostfritt stål eller speciallegeringar används för stång- och slutkåpor för att tåla exponering för den produkt som bearbetas.
Egenskaper
- Den standardcylindriska magnetiska staven har vanligtvis en diameter på 15 mm, och längden kan anpassas enligt kundkraven, med den längsta når 5000 mm. Kvadrat eller andra magnetiska stavar med olika former och storlekar kan också tillhandahållas.
- Den använder 304 eller 316L sömlösa rostfritt - stålrör, och ytan kan poleras för att uppfylla de speciella kraven för mat, farmaceutiska och andra fält.
- Standardarbetstemperaturen är mindre än eller lika med 80 grader, och under speciella krav kan den maximala arbetstemperaturen nå 350 grader.
- Det finns en diversifierad design i båda ändarna, såsom spetsiga ändar, gängade hål, dubbar, etc.
- Det är möjligt att producera magnetiska stavar med olika ytmagnetismer för att möta kundernas behov, och den maximala ytmagnetismen hos magnetstången kan nå 15000 Gs.

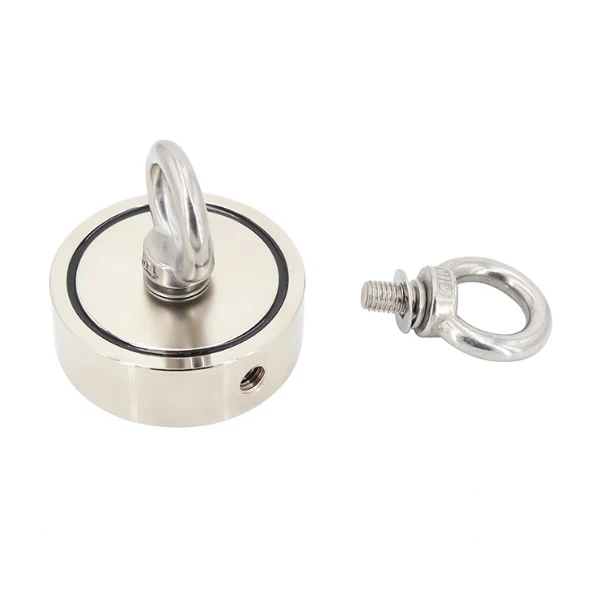

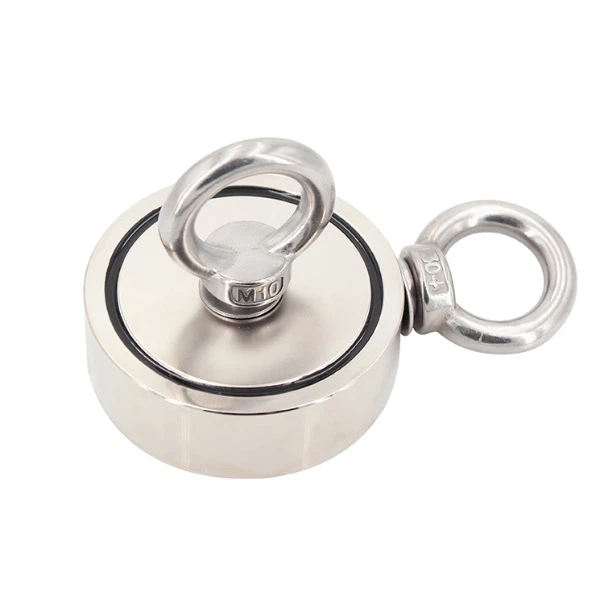

Fishing magnet-double-sido-ögonbultar
 |
 |
 |
 |
 |
 |
Specialfication
|
Modell |
D |
h |
H |
L |
d |
d1 |
M1 |
Vikt |
Avbrott |
|
YHMT 48-2 |
48 |
18 |
58 |
83 |
20.3 |
35.5 |
M8 |
311 |
80 |
|
YHMT 60-2 |
60 |
22 |
66 |
95 |
20.3 |
35.5 |
M8 |
532 |
120 |
|
YHMT 67-2 |
67 |
25 |
75 |
102 |
25.5 |
43.8 |
M10 |
842 |
150 |
|
YHMT 75-2 |
75 |
25 |
77 |
110 |
25.5 |
43.8 |
M10 |
967 |
200 |
|
YHMT 94-2 |
94 |
28 |
85 |
129 |
25.5 |
43.8 |
M10 |
1600 |
300 |
|
YHMT 116-2 |
116 |
32 |
92 |
160 |
29 |
49.1 |
M12 |
2745 |
400 |
|
YHMT 136-2 |
136 |
34 |
92 |
190 |
29 |
49.1 |
M12 |
3932 |
600 |
